O que avaliar antes de adotar barramento blindado em uma obra

Entenda quando o barramento blindado faz sentido e quais cuidados de projeto, aprovação, instalação, contrato e manutenção reduzem riscos na obra

Um estudo feito pela Nexxa Engenharia e detalhado neste artigo revelou que a troca da prumada convencional por cabos pelo barramento blindado reduziu em R$ 609.478,89 (ou 55,6%) o custo do sistema completo em uma torre residencial com mais de 30 pavimentos.

Não dá para negar que esse é um resultado expressivo. Porém, ao mesmo tempo, não é isso que autoriza uma conclusão automática do tipo "se o barramento blindado funcionou nesse empreendimento, funcionará em qualquer outro".

A verdade é que a economia depende da aderência entre a solução e o edifício. É preciso ter em mente que questões como altura da torre, corrente na prumada, quantidade de unidades consumidoras por pavimento, espaço disponível no shaft, prazo, regras locais de medição e maturidade do projeto mudam a resposta. Além disso, apesar de o barramento blindado exigir menos operações artesanais no canteiro, mais decisões precisam estar resolvidas antes da compra e da fabricação.

Entender o que transforma uma boa estimativa em um sistema confiável na operação é justamente o objetivo deste artigo.

Quando o barramento blindado tende a fazer sentido

Para começar, é importante esclarecer que barramento blindado não é sinônimo de edifício de alto padrão. O que pesa é a configuração do empreendimento.

Torres altas, com várias unidades consumidoras por pavimento, corrente elevada na prumada, shafts disputados e cronograma agressivo tendem a ampliar a vantagem de um sistema industrializado. Em prédios baixos, com poucas unidades consumidoras por pavimento e corrente moderada, espaço técnico folgado ou layouts em constante mudança, a solução convencional pode voltar a ser competitiva.

No caso estudado, o sistema atendia mais de 150 unidades consumidoras distribuídas por uma torre de aproximadamente 100 metros. Enquanto no sistema convencional os cabos de cada unidade percorreriam verticalmente o edifício desde a central de medição, com o barramento blindado, a energia sobe por uma linha compacta e as derivações para os apartamentos acontecem em cada pavimento.

"Quanto maior o edifício em altura, mais vantagem o barramento blindado tende a ter", explica Cristiano Lisboa, diretor técnico e sócio da Nexxa Engenharia, responsável pelo estudo. Apesar disso, ele lembra que independentemente do padrão, a decisão precisa ser tomada levando em conta as especificidades do empreendimento.

Como destaca Cristiano, a decisão afeta o shaft, os quadros, a medição, as interfaces com a estrutura, a proteção contra incêndio e a sequência de execução. Portanto, a pergunta útil não é "qual solução é melhor?", mas "qual arquitetura elétrica responde melhor a este edifício, neste local e neste estágio do projeto?".

Quando começa a comparação entre sistema convencional e barramento blindado

Como mostrou o primeiro artigo desta série, comparar apenas o preço das barras com o preço dos cabos produz uma resposta incompleta. Cada alternativa precisa ser desenvolvida como sistema. Foi essa equalização, aliás, que deu consistência ao estudo da Nexxa.

Mauro de Couet – Nexxa Engenharia "Para chegar ao preço dos dois métodos e comparar, é preciso desenvolver dois projetos, levantar os quantitativos e rodar os custos. Na engenharia, não é comum conseguir aprofundar as duas soluções dessa forma", observa Mauro de Couet, diretor-executivo da empresa.

A fala de Mauro aponta para um problema mais amplo: decisões relevantes de custo costumam ser tomadas com informação insuficiente. Quanto mais tarde a construtora descobre uma incompatibilidade, menor a liberdade para corrigi-la sem perda de prazo, compra emergencial ou retrabalho.

Esse raciocínio, aliás, acompanha a tese, recorrente na Celere, de que a margem não é protegida apenas pela negociação na compra. Pelo contrário. Esse processo começa no pré-obra, quando ainda é possível testar hipóteses, compatibilizar disciplinas e decidir com base no impacto global. No barramento blindado, essa antecipação é ainda mais importante. Afinal, o sistema trabalha com módulos, juntas, derivações e peças especiais definidos para uma geometria específica.

Onde entra a concessionária de energia na decisão

A viabilidade do barramento blindado começa pelas regras da distribuidora de energia. Isso porque a aceitação do barramento blindado e do arranjo de medição varia entre concessionárias, e pode variar também conforme a região, o tipo de unidade consumidora e o modelo de medidor disponível. Inclusive, esse é outro motivo que faz com que uma solução aprovada em um empreendimento não deva ser replicada em outro endereço sem consulta local.

Cristiano conta que, enquanto algumas concessionárias já acumulam anos de experiência com o barramento blindado, outras ainda não aceitam a solução. "E se a concessionária não aceitar, não energiza, e será preciso usar o sistema convencional", aponta.

Portanto, a consulta deve ocorrer antes de fechar a especificação e o fornecimento. Além disso, também é necessário compatibilizar a solução com as exigências do Corpo de Bombeiros, sobretudo nas travessias entre pavimentos e na selagem corta-fogo, além dos requisitos municipais para shafts, áreas técnicas e acesso à manutenção.

Raphael Chelin – celere Raphael Chelin, CEO da Celere, lembra que, para montar o edifício, é preciso aprovar o projeto em vários órgãos. "Depois que a solução é liberada, o que está dentro do empreendimento passa a ser responsabilidade da construtora e, após a entrega, do condomínio na manutenção", indica.

Os especialistas alertam que existe um ponto que costuma gerar confusão: trocar cabos por barramento blindado não reduz a demanda que a concessionária precisa atender. A demanda que a concessionária precisa atender é calculada a partir das cargas previstas, do perfil de uso e da simultaneidade. Assim, se o empreendimento exigia determinado transformador e determinado disjuntor geral, a simples mudança do meio de distribuição não altera esses equipamentos. O que muda é a arquitetura interna.

"Se no sistema convencional o projeto precisa de um transformador de 300 kVA, mudar para o barramento não troca esse transformador. Ele continua o mesmo; é o sistema interno que se modifica", explica Cristiano.

Por fim, queda de tensão e perdas continuam sendo verificadas em projeto. Nos cabos, percursos longos podem exigir seções maiores para manter a tensão dentro do limite; no barramento blindado, o desempenho deve ser calculado conforme a corrente, o comprimento e as características do conjunto. Em ambos os casos, o bom dimensionamento é responsabilidade do projeto interno.

Antes da compra, o projeto precisa responder a perguntas concretas

A aprovação da concessionária é uma condição indispensável, mas não encerra a decisão. A partir daí, começa uma etapa igualmente sensível: transformar a solução aprovada em um sistema que possa ser comprado, instalado e mantido sem deixar interfaces, custos ou responsabilidades em aberto.

Como o barramento blindado é formado por módulos fabricados para uma configuração definida, algumas decisões precisam ser fechadas mais cedo do que no sistema convencional. Antes de liberar a compra, o projetista, a construtora e o fornecedor devem ter respostas claras para questões como:

Qual é a corrente nominal, a capacidade de curto-circuito e a configuração de neutro exigida?
O grau de proteção e as condições ambientais do shaft são adequados ao produto?
Onde ficarão os quadros, as caixas de derivação, os suportes e as travessias entre pavimentos?
Como serão tratadas a compartimentação e a selagem contra incêndio?
Quem responde pelo levantamento dimensional final e pela liberação para fabricação?
Qual é o prazo de fabricação e quais componentes dependem de medidas ou peças especiais?

É nesse processo que o BIM ganha uma função prática. O modelo ajuda a compatibilizar shaft, estrutura e sistemas prediais, conferir níveis e pontos de derivação e reduzir a distância entre o projeto e aquilo que será efetivamente fabricado. Uma medida divergente pode exigir reengenharia, uma peça especial ou até interromper a montagem.

Para além do barramento

Fechar o projeto, porém, resolve apenas parte do problema. A economia de mão de obra identificada no estudo não significa que a instalação seja trivial. O ganho vem da redução de operações repetitivas, como lançamento e terminação de grandes quantidades de cabos, mas a montagem passa a depender de procedimentos, ferramentas e controles próprios do sistema.

"Quase todo eletricista consegue e sabe montar o sistema convencional. No barramento blindado, você precisa de uma equipe especializada, que o fornecedor reconheça como apta a montar o sistema", afirma Cristiano.

Por isso, a contratação precisa abranger mais do que o fornecimento dos módulos. Treinamento ou credenciamento da equipe, suportes, fixações, transições, caixas, levantamento dimensional, montagem, inspeções, ensaios e comissionamento precisam aparecer no escopo, com a indicação de quem responde por cada etapa.

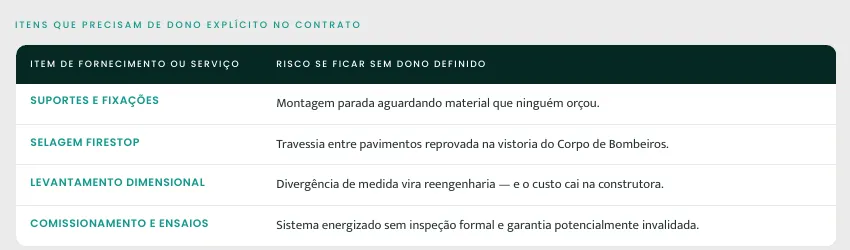

Para além do barramento blindado

Esse cuidado é importante porque duas propostas podem apresentar preços semelhantes para o barramento blindado e, ainda assim, representar entregas diferentes. Quando uma interface fica sem responsável, ela tende a reaparecer na obra na forma de aditivo, compra emergencial, paralisação ou discussão sobre garantia.

Antes de o sistema entrar em operação, todos os componentes devem ser verificados e submetidos aos testes indicados no projeto e pelo fabricante. Essa etapa, chamada de comissionamento, ajuda a identificar falhas antes da energização. Os resultados precisam ser registrados e entregues ao responsável pelo empreendimento, pois servirão de referência para inspeções, manutenções e futuras intervenções.

A entrega já deve preparar a manutenção

No caso estudado, a manutenção preventiva do barramento blindado foi estimada em R$ 5 mil por ano. Cristiano explica que a rotina considerada prevê uma parada programada de duas a três horas para verificar as conexões e avaliar, por meio de termografia, se existe algum ponto de aquecimento anormal.

O dado ajuda a dimensionar o custo do caso, mas não deve ser tratado como regra geral. Não existe uma rotina universal para todos os barramentos blindados. A periodicidade e as atividades dependem do produto instalado, das orientações do fabricante e das condições do ambiente.

Por isso, a manutenção começa ainda no projeto. É preciso prever acesso seguro às juntas, derivações e caixas e considerar fatores como infiltração, umidade, ventilação e contaminação do shaft. Também convém verificar a disponibilidade de componentes compatíveis, a política de garantia e o que pode invalidá-la.

Na entrega, o condomínio deve receber os manuais, o as built, os registros de inspeção e comissionamento e um plano de manutenção coerente com o produto instalado. Sem essa documentação, o ativo muda de mãos, mas o conhecimento necessário para operá-lo não.

Raphael chama atenção para uma tensão comum nesse tipo de decisão. "O incorporador geralmente está preocupado com o custo de entrega: 'o que é mais barato para mim construir?'. O proprietário só sente o custo de manutenção depois", observa.

No empreendimento analisado, a despesa anual não anulava a vantagem econômica inicial. Ainda assim, fazia parte da decisão porque exigia uma rotina de inspeção e paradas programadas que passariam a fazer parte da operação do edifício. Olhar apenas o investimento da obra significaria transferir uma responsabilidade sem torná-la visível.

Mais importante do que copiar a solução é repetir o método

Para a torre estudada, o barramento blindado se mostrou a alternativa mais vantajosa. A conclusão, porém, estava condicionada à aceitação da concessionária, ao fechamento do projeto antes da fabricação, à contratação de uma equipe especializada, ao comissionamento e à manutenção do sistema instalado.

Em outro empreendimento, a resposta pode ser diferente. O valor do estudo não está em transformar o barramento blindado em recomendação universal, mas em mostrar como a decisão deve ser construída: comparar arquiteturas completas, verificar os impactos no edifício e atribuir custo e responsabilidade a todas as etapas.

É essa visão integrada que impede que a escolha mais barata na planilha se torne a mais cara na obra ou na operação. Para decidir entre cabos e barramento blindado, mais importante do que copiar a solução é repetir o método.
